Функции области структуры [Диспетчер ссылок: ADR]




Просмотр ссылок и вывод информации

Функции области структуры


 Понятия

 Процедуры

 Ссылки


  •

    • Область структуры, расположенная в левой части Диспетчера ссылок, представляет собой иерархическую схему ссылок в добавленных рисунках. Существует возможность управления отображением информации в области структуры. Нажатие на значки плюса (+) и минуса (-) приводит соответственно к разворачиванию или сворачиванию пунктов списка области структуры, называемых узлами.

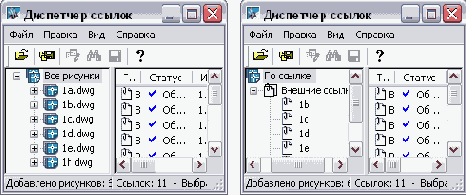

    Существуют два способа просмотра информации в области структуры: «По рисункам» и «По типам ссылок». При выборе просмотра по рисункам отображается иерархический список узлов, состоящий из файлов рисунков. При выборе просмотра по типам ссылок отображается иерархический список узлов, состоящий из различных типов ссылок.

    Замечание  Файлы рисунков располагаются в алфавитном порядке согласно своему полному пути, даже когда отображается только имя рисунка.

    Имеется возможность раскрытия и закрытия узлов в области структуры для просмотра списка содержащихся в них ссылок. Выбор файлов в области структуры определяет содержимое списка ссылок.

  • Если выбран узел самого верхнего уровня, отображаются все ссылки.

  • Если выбран рисунок, отображаются только ссылки этого рисунка.

  • Если в режиме просмотра по типам ссылок выбран какой-либо тип ссылки, отображаются все ссылки этого типа, имеющиеся во всех рисунках в области структуры.

  • Если выбрана ссылка, отображаются все вложенные ссылки.

  • Если выбран узел самого нижнего уровня иерархии ссылок, эта ссылка отображается в списке ссылок.

    • Замечание  При просмотре по типам ссылок ссылки отображаются лишь однократно, вне зависимости от количества рисунков, использующих эту ссылку.

    Существует возможность выбора или исключения из области структуры любого рисунка, включая шаблоны (.dwt) и рисунки стандартов (.dws), так же как и обычные рисунки AutoCAD (.dwg).


    Просмотр ссылок и вывод информации

    Функции области структуры


    		 Понятия

    		 Процедуры

    		 Ссылки


  •

    • Для просмотра ссылок по именам рисунков

  • Из меню «Вид» выбрать «По рисункам».

    •    Ваши комментарии?






    Рисунки с внешними ссылками



    Для рисунков, содержащих вложенные ссылки, в области структуры доступны некоторые дополнительные возможности

    Диспетчер ссылок использует значки в области структуры, которые помогают найти рисунки с внешними ссылками, пути которых не обнаружены. В некоторых сложных случаях внешние ссылки, с нахождением путей которых возникают трудности, могут не отображаться в списке ссылок, но они будут отображаться в области структуры.

    Диспетчер ссылок предоставляет возможность автоматического добавления всех вложенных ссылок рисунка при добавлении рисунка в область структуры. Это экономит время при необходимости редактирования путей вложенных ссылок.

    В случае вложения внешних ссылок в рисунок Диспетчер ссылок отображает их так же, как и AutoCAD. Любые внешние ссылки, вложенные во внешние ссылки, отображаются в Диспетчере ссылок так же, как в AutoCAD. Если внешняя ссылка вложена глубже, чем на один уровень в рисунок AutoCAD, никакие привязанные к ней внешние ссылки в области структуры не отображаются.

    Замечание  Не рекомендуется использовать AutoCAD для редактирования путей внешних ссылок вложенных на один уровень глубже, чем текущий файл рисунка. Диспетчер ссылок является самым удобным средством восстановления информации о пути внешней ссылки в таких рисунках.

       Ваши комментарии?


    Просмотр ссылок и вывод информации

    Функции области структуры


    		 Понятия

    		 Процедуры

    		 Ссылки


  •

    • Для просмотра ссылок по типам ссылок

  • Из меню «Вид» выбрать «По типам ссылок».

    •    Ваши комментарии?
